典型的BA DDC控制系統：

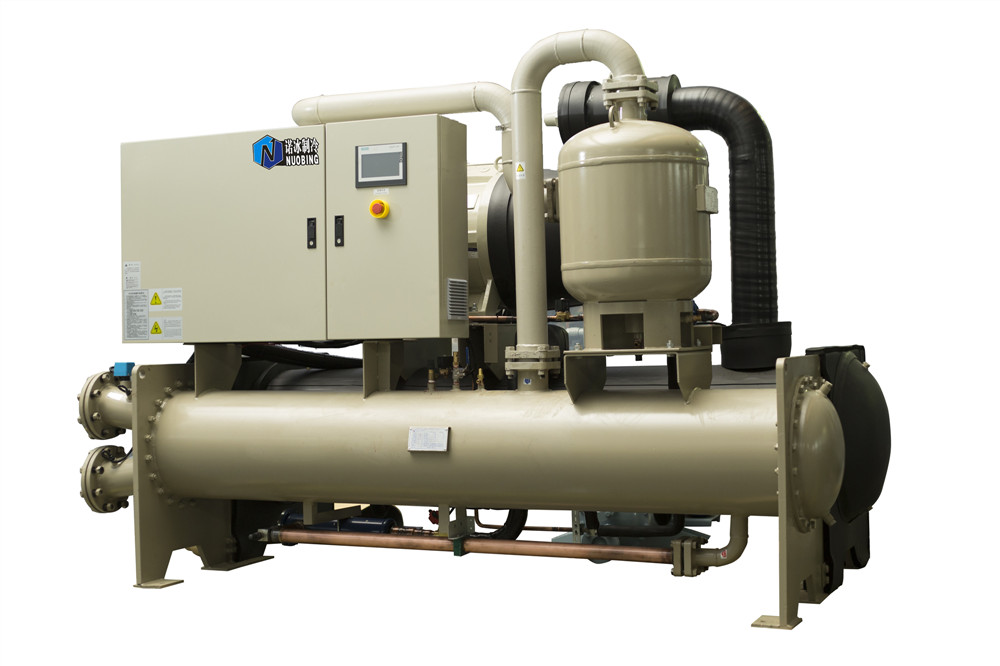

根據回水溫度啟停冷水機組：
冷量估算=水流量(F)×出水及回水溫度差(T2-T1)
根據設定壓差調節旁通閥開度。
冷量(Q)=水流量(F)×出水及回水溫度差(T2-T1)
=4.2×50l/s×(12℃-7℃)=1050kW
根據回水溫度啟停冷水機組：
1)回水溫度＞設定點(例如：12℃)；
2)需要冷量＞機組滿負荷冷量；
3)機組啟動延遲時間結束。
根據設定壓差調節旁通閥開度。
系統控制不穩定：
采用回水溫度控制可能在某些情況下可能會產生冷量不足。
總回水溫度受壓差旁通閥開度的影響，旁通閥開啟后，回水溫度與出水溫度匯合，使總回水溫度立即下降。
負荷量(Q)=水流量(F)×出水及回水溫度差(T2-T1)
控制過程中會造成頻繁停機。
節能效果差：
DDC控制系統使機組在大多數時間工作在部分負荷；
DDC控制忽視機組的實際工作狀況，判斷條件簡單：
計算冷量需求＞機組制冷量；
回水溫度＞設定值；
機組運行越多，水泵的耗能越大。
DDC控制系統可能在開機時，因回水溫度過高，投入過多的機組。
典型CCN CSM機組控制系統：
增加制冷需求 Additional Cooling Required-ACR 加載的流程
a.當ACR溫度傳感器所測的冷凍水供水溫度，高于當前的冷凍水供水溫度設定點與一個可調整的溫度偏差值相加后的所得值；
b.當前運行的機組有足夠的時間由0%負載至接近100%負載；
c.行機組的負載大于某個設定值(95%)；
d.運行冷水機組的溫度降低速率小于0.5℉/分鐘。
以上各項要求a~d均能滿足，才進入以下機組加載程序。
e.新螺桿式水冷冷水機組啟動的延遲時間已經結束（延遲時間可以設定）。
以上各項要求e~g均能滿足，新冷水機組立即啟動。
增加制冷需求：Additional Cooling Required–ACR
減少制冷需求Reduced Cooling Required-RCR
b.運行機組的平均負載小于某個設定值(一般為65%~69%)
c.當RCR溫度傳感器所測的冷凍水供水溫度，小于當前的冷凍水供水溫度設定點與一個可調整溫度偏差值的0.6倍相加后的所得值。
以上各項要求a~c均能滿足，才進入以下機組卸載程序。
機組停機的延遲時間已經結束（延遲時間可以設定）；
以上要求d能滿足，設定機組馬上停機。
減少制冷需求 Reduced Cooling Required–RCR
在7:00~23:00工作時間內，何時啟動機組。
給予首臺螺桿式水冷冷水機組足夠的時間，以降低系統的出水溫度（例如：時間為20min)
給予首臺螺桿式水冷冷水機組足夠的時間，以降低系統的出水溫度（例如：時間為20min)
Additional Cooling Required 增加冷量需求,ACR
出水溫度＞(設定值+偏差值)(偏差值=1℃)
機組運行負載＞(最大限制的95%)
降溫速率＜(0.5F/min)
增加制冷需求Additional Cooling Required–ACR
Additional Cooling Required 增加冷量需求,ACR條件4：條件1,2&3不變延遲時間結束（10Min)
Additional Cooling Required增加冷量需求，ACR啟動首臺機組
如使用斜坡加載，CSM會先指令運行機組卸載到至所計算的kW%，提供平順交接。
如使用kW平衡功能，CSM會平均分配負載至各運行機組。
7.6℃＜(7.0℃+1.0℃)，ACR的條件不滿足。
CSM在該狀況下，不會增加機組，由機組將出水溫度降到設定值。
8.3℃＞7.0℃+1.0℃隨時間的增加，系統的負荷增加
Additional Cooling Required增加冷量需求，ACR
條件1：出水溫度＞(設定值+偏差值)(偏差值=1℃)
條件2：機組運行負載＞(最大限制的95%。)
條件3：降溫速率＜(0.5F/min)。
條件4：條件1,2&3不變延遲時間結束（10Min)
Additional Cooling Required 增加冷量需求，ACR啟動首臺機組
如使用斜坡加載，CSM會先指令運行機組卸載到至所計算的kW%，提供平順交接。
如使用kW平衡功能，CSM會平均分配負載至各運行機組。
隨時間的變化，系統負載逐步減少
7.0℃＜7.0℃+(0.6×1℃)
減少制冷需求 Reduced Cooling Required–RCR
減少制冷需求Reduced Cooling Required–RCR，決定何時停機
條件1：運行機組的平均負載≤可修正的限制值
條件2：冷凍水供水溫度＜溫度設定值+(可修正溫度偏差值的0.6倍)
條件3：條件1,2不變，延遲時間結束（5Min)
停機的延遲時間結束，立即停機。
減少制冷需求 Reduced Cooling Required–RCR
CSM會指揮運行機組增加負載以彌補剛停機造成的冷量減少。
減少制冷需求 Reduced Cooling Required–RCR，決定何時停機
條件1：運行機組的平均負載≤可修正的限制值
條件2：冷凍水供水溫度＜溫度設定值+(可修正溫度偏差值的0.6倍)
條件3：條件1，2不變，延遲時間結束（5Min)
停機的延遲時間結束，立即停機
根據時間表的安排，第一臺啟動的機組在全天運行結束后才最后停機(23：30)
根據時間表的安排，第一臺啟動的機組在全天運行結束后才最后停機(23：31)
根據時間表的安排，第一臺啟動的機組在全天運行結束后才最后停機(23：32)
Chiller Plant Control–CSM控制系統參數變化圖
如果機房中有3臺機組，其中2臺的冷量較大，1臺的冷量較小。
如果機房中機組的冷量均不相同,且不使用加減控制
CCN冷水機組控制與BAS冷水機組控制的特點比較：
|
