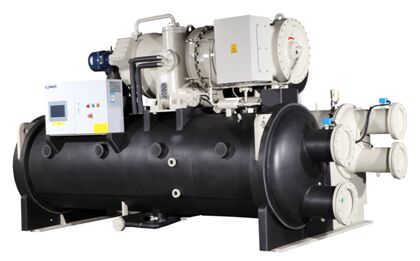

一 離心式水冷冷水機組概述
A、 離心式水冷冷水機組特點
1 、使用R134a冷媒，R134a是HFC工質，為國際公認環保冷媒。
2 、R134a為正壓冷媒，無需排氣裝置，機房通風設計簡單。
3 、使用漢鐘二級離心式壓縮機。
4 、使用高效降膜式（噴淋式）蒸發器。
5 、機組內置油冷卻器，以冷媒冷卻，無需維修。
6 、使用獨立的回油系統（引射泵回油），任何負荷情況下均保證及時回油。
7 、油泵內建于機組壓縮機油槽中，故油泵無泄漏之虞。
8 、采用固定孔口板節流裝置，無活動部件，在變負荷和變工況下可及時調整冷媒流量，無滯后現象，確保機組運行穩定。
9 、專用微電腦控制系統使用中文/英文畫面，清楚顯示各項運行數據，操作極為方便。
B、 高可靠性
1 、專業設計
憑借積累多年離心式水冷冷水機組研產銷經驗，離心式壓縮機廠家漢鐘并引進科研機構-工業技術研究院及美國專業離心機顧問公司NREC的科研成果，于2007年臺北， 2008年上海制冷展正式推出C系列離心式壓縮機。
2 、權威認證
漢鐘公司擁有業內最先進的離心機組大型在線檢測試驗臺，經國家壓縮機制冷設備質量監督檢驗中心（合肥通用機械研究所）審核評定合格，此試驗臺嚴格按照國標GB/T10870-2014、GB/T18430.1-2007、GB/T 19409-2013等要求執行，每臺水冷離心式冷水機組出廠前都經過了嚴格的全性能測試，以確保出廠機組的性能。
3 、可靠的回油裝置-引射泵
Comer 離心式水冷冷水機組使用引射泵作為回油組件，使用中壓閃氣作動力，在沒有機組能量損失的狀態下完成低壓側回油功能。
4 、冷媒流量控制組件-孔口板
(1) Comer 采用孔口板作為冷媒流量控制裝置。每組孔口板都依照離心機和機組性能量身訂做，與機組性能達到最佳的匹配程度。
(2) 中采用2－3片孔口板作為一組節流裝置，第一塊孔口板作為液封，第2－3片孔口板降壓節流，利用冷媒自身的動態平衡保證機組在滿載、部分負荷及不同工況下，均能即時調節蒸發器所需的冷媒流量。
(3) 由于孔口板無任何活動部件，其可靠度自然優于機械傳動的各式節流閥機組滿載運行時，液柱高度為H，液柱產生的靜壓將滿載所需的冷媒從第一片孔口板送到第二片孔口板。
機組半載運行時，液柱高度由H變?yōu)镠/4，由于靜壓不足，通過第一片孔口板的冷媒為滿載的一半，上游流量減少造成兩片孔口板之間產生閃蒸現象，大量的閃氣混合著液態冷媒通過第二片孔口板，冷媒流量也隨之降為一半。
C、 高效節能
1 、離心式壓縮機
離心式壓縮機為兩級壓縮，內部使用高強度合金的主軸、高強度鋁合金材料的封閉式葉輪和高精度的精密齒輪，軸承采用高強度滾珠/滾柱軸承非平軸承，故不怕壓縮機急停，開機間隔可縮短至10分鐘，軸承壽命高達8萬小時。
2 、高效型冷凝器
將冷凝器分為上下兩部分，中間設置導流板，將液態冷媒導流至殼體邊緣，可大幅提高下半層銅管的換熱效率，對大噸位的機組而言，此設計十分有效，約可降低冷凝溫度0.5℃～1℃。
3 、噴淋式（降膜式）蒸發器
(1) 進入蒸發器的冷媒由換熱管管陣的上方向下噴淋。液態冷媒在管壁形成薄膜向下流動，故又名降膜式蒸發器。由于僅在換熱管表面覆蓋一層液態冷媒薄膜，故傳熱效果極佳。
(2) 蒸發器僅在底部有少量液態冷媒，故機組的冷媒充填量較低，符合環保要求。
(3) 大量冷媒蒸發后，潤滑油在蒸發器底部濃縮，回油泵在此能順利地將油抽出，返回壓縮機油槽。
4 、經濟器、油冷卻器及回油熱交換器
(1) 經濟器、油冷卻器及回油熱交換器三合一技術的運用，提高系統運行產生的中壓飽和閃氣和中壓飽和液態冷媒在經濟器里進行有效的分離。分離后的中壓飽和閃氣導入壓縮機完成二級壓縮。
(2) 來自蒸發器的富油液態冷媒在經濟器中被加熱為冷媒蒸氣和油，再回到壓縮機油箱。
(3) 來自壓縮機的高溫冷凍油先進入經濟器中冷卻到適當油溫，再注入壓縮機需潤滑的部件。
D、 先進的控制
1 微電腦控制器
公司離心式水冷冷水機組配有先進的微電腦控制器，擁有執行1K Words程序僅需0.25ms的運算速度，確保機組安全穩定的運行。
2 、人機界面
觸摸屏自帶存儲空間，擁有較高的反應速度，用戶可實時掌握水冷離心式冷水機組完整的運行狀態。直觀的操作畫面，可進行中英文語言選擇，只需點擊畫面就可進行機組操作和設定。
3 、PID控制功能
微電腦控制器采用先進的PID控制功能，根據冷水的出水溫度與目標溫度的整值自動調節機組負荷，使水溫在最短的時間內達到需求，并將水溫穩定在目標溫度±0.3℃之內。
4 、機組保護功能
對客戶端供給離心式水冷冷水機組的電源進行過電壓、欠電壓、三相不平衡、欠逆相保護。且機組更多達30項保護功能。
5 、多重防喘振功能
水冷離心式冷水機組擁有先進的多重防喘振功能，采用預防、控制、警報相結合的方式，使機組在安全運行的范圍內滿足客戶制冷量需求。
(1) 預防-通過對喘振曲線的精確計算，當機組運行逼近喘振曲線時，水冷離心式冷水機組則自動調整狀態。
(2) 控制-在檢測離心式水冷冷水機組出現喘振時及時調整運行狀態，有效控制喘振發生。
(3) 警報-機組喘振若持續一段時間，則會警報的方式提醒客戶，并執行停機動作。
6 、預留用戶連接點
(1) 為用戶預留冷卻塔風機、冷卻水泵、冷凍水泵控制點，使風機、水泵由機組控制，優化用戶系統結構。
(2) 離心式水冷冷水機組預留有警報輸出點，用于遠端警報顯示。
(3) 預留有中央監控連接點（Modbus-RTU通訊協議），使機組能夠無縫連接至樓宇監控系統。
